管理 S100 S140 S300 软件 RAID 控制器的虚拟磁盘

文章内容

本文介绍如何创建、交换和管理使用 S100 S140 S300 RAID 控制器创建的虚拟磁盘。

警告：在管理虚拟磁盘之前，请确保已将数据备份到单独的系统。

1. 虚拟磁盘管理

请按照以下步骤查看物理磁盘的属性：

打开系统电源，然后在看到系统提示时按 Ctrl>R>，以访问 PERC 虚拟磁盘管理实用程序。
在“Main Menu”字段中，选择“View Disk Details”。按Enter>键。
使用箭头键选择一个物理磁盘。
此时物理磁盘信息会显示在窗口顶部：
物理磁盘编号
通道编号
物理磁盘大小
物理磁盘状态：全新/非 RAID/就绪/联机
可用空间大小
制造商和型号
完成后，按 Esc> 返回主窗口。

请按照以下步骤查看虚拟磁盘的属性：

打开系统电源，然后在看到系统提示时按Ctrl>R>，以访问 PERC 虚拟磁盘管理实用程序。
在“Main Menu”字段中，选择 View Virtual Disk Details。按Enter>键。
使用箭头键选择一个虚拟磁盘。
此时虚拟磁盘信息会显示在窗口顶部和“Virtual Disks”字段中：
虚拟磁盘号
RAID 级别
物理磁盘大小
大小
状态（R/W、R、NA）
完成后，按 Esc> 返回主窗口。

通过重新扫描磁盘，您可以重新扫描所有通道，并检测新的或已删除的物理磁盘或虚拟磁盘。

要执行重新扫描，请从 Main Menu 字段中选择 Rescan Disks，然后按 Enter>（轮询物理磁盘时，活动指示灯会在窗口顶部信息字段中旋转）。
Rescan Disks 选项会对所有通道进行重新扫描，搜索新的或已删除的物理磁盘，并从每个物理磁盘重新读取配置信息。

2. 创建虚拟磁盘

下面是使用 S100 S140 S300 控制器创建虚拟磁盘的步骤：
例如，使用 S140 控制器。

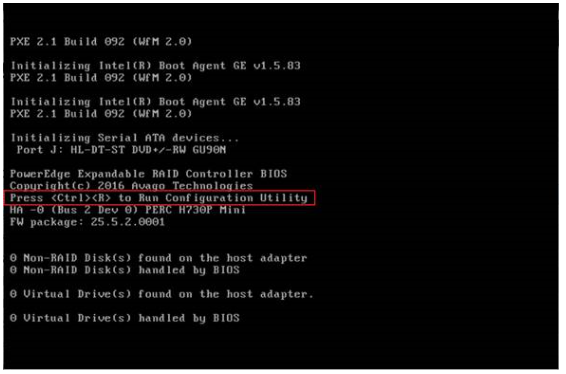

系统启动时，按 Ctrl>R> 以进入 S140 控制器 BIOS。

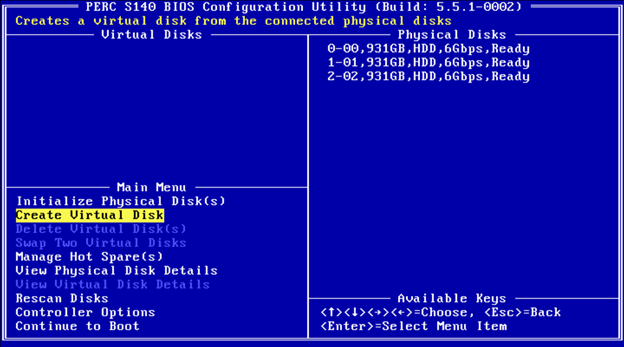

从“Main Menu”屏幕中选择 Create Virtual Disks，然后按 Enter>。

注：S140 控制器支持每个物理磁盘最多 30 个虚拟磁盘。如果虚拟磁盘的数量超过上限 30 个，您将无法修改 UEFI 或 OPROM 中的任何功能设置。有关解决此问题的详细信息，请参阅“无法修改 UEFI 或 OPROM 中的任何功能设置”。

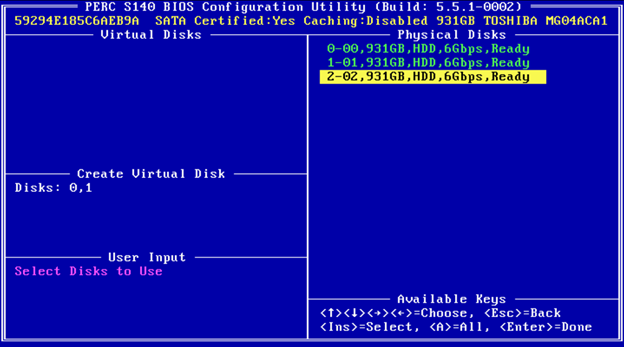

在 Physical Disks 字段中，选择要在其上创建虚拟磁盘的物理磁盘：

• 选择虚拟磁盘中将包含的物理磁盘之后，按 Enter 键。

• 要选择物理磁盘，请按 Insert。

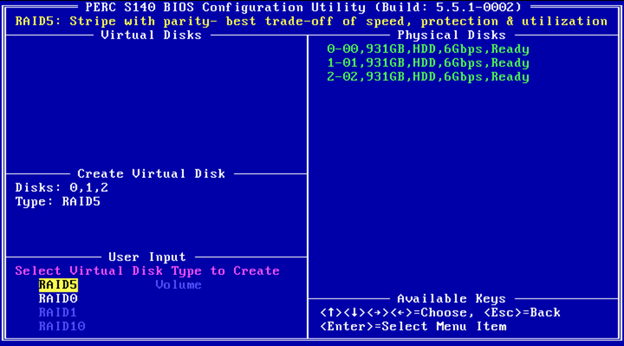

在 User Input 字段中，使用箭头键选择虚拟磁盘类型（RAID 级别），然后按 Enter 键。

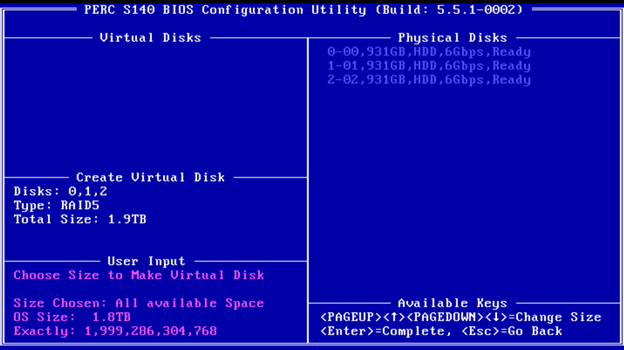

根据物理磁盘的可用空间选择虚拟磁盘的大小，按 Enter 键。

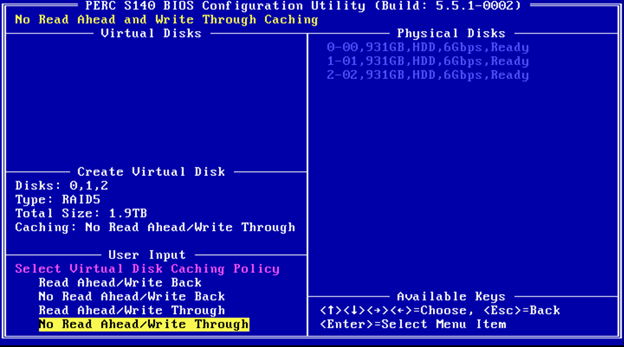

在 User Input 字段中，选择一种缓存模式。按Enter键

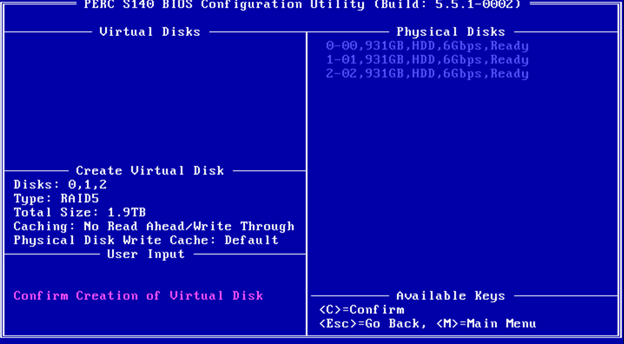

按 C 确认您要创建虚拟磁盘。

3. 交换虚拟磁盘

使用 PERC 虚拟磁盘管理实用程序的 Swap Two Virtual Disks 选项，以按不同顺序排列虚拟磁盘。启动虚拟磁盘必须是“Virtual Disks”字段中列出的第一个虚拟磁盘。如有必要，请使用“Swap Two Virtual Disks”选项，将可启动虚拟磁盘置于第一个位置。仅当系统中至少有一个已初始化的物理磁盘时，才会启用 Swap Two Virtual Disks 选项。例如，如果系统中的所有物理磁盘都是非 RAID，则将禁用 Swap Two Virtual Disks 选项。
以下是交换虚拟磁盘的步骤：

系统启动时，按 Ctrl>R> 以进入 S100/S140/S300 控制器 BIOS。
在“Main Menu”字段中，选择“Swap Two Virtual Disks”。按Enter>键。
使用上箭头和下箭头突出显示 166GB RAID 5 虚拟磁盘列表，然后按 Enter> 以将其选中。
使用箭头键突出显示 RAID 1 虚拟磁盘。按Enter>键。
按下以交换虚拟磁盘。现在，该虚拟磁盘显示在列表中第一的位置。
